Puerto de Portoferraio – Isla de Elba

Porto di Portoferraio – Portolano Isla de Elba

Portoferraio il porto - Traghetto Elba — Portoferraio il porto – Traghetto Elba

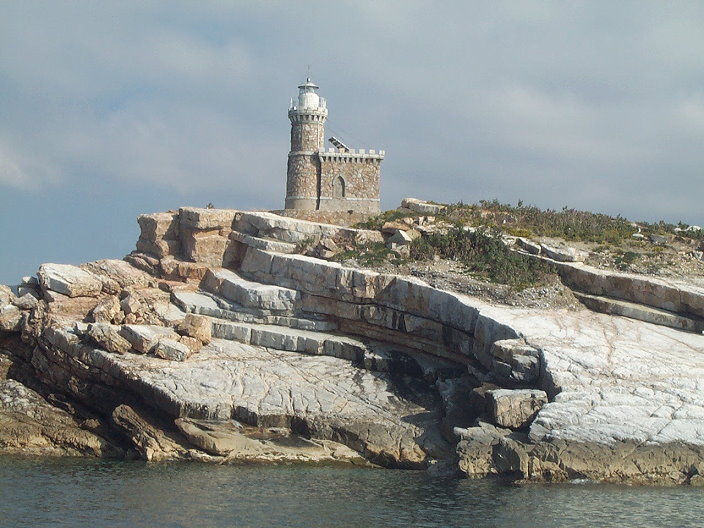

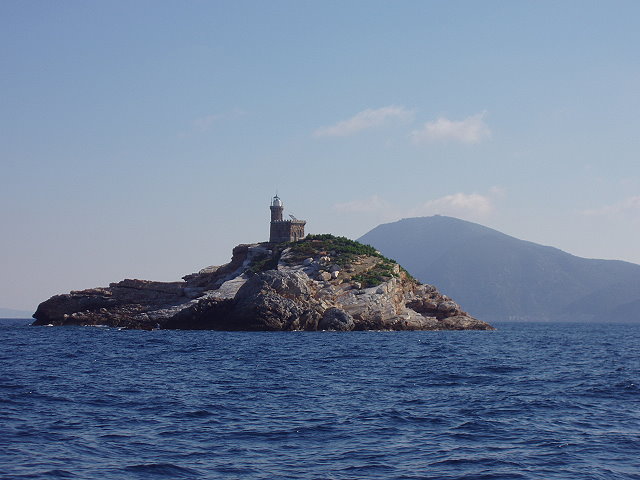

Scoglietto Portoferraio

Portoferraio Fanale a Luce Ritmica dello Scoglietto - Traghetto Elba — Portoferraio Fanale a Luce Ritmica dello Scoglietto – Traghetto Elba

Portoferraio Fanale a Luce Ritmica dello Scoglietto - Traghetto Elba — Portoferraio Fanale a Luce Ritmica dello Scoglietto – Traghetto Elba

SOMMITA’ n° 2068 E.F

Il Faro

Riferimenti geografici
Provincia	LI
Comune	PORTOFERRAIO
Coordinate	Latitudine: 42° 49,7` N – Longitudine: 10° 19,9` E

Dati Tecnici
Tipo di segnalamento	Fanale a Luce Ritmica
Funzione del segnalamento	Riferimento Marittimo
Alimentazione	Fotovoltaica
Lanterna	Tipo: L1 Dv: standard Hv: standard
Ottica	Tipo: TD	Distanza focale:
Fanale	Tipo:	Distanza focale: //

Caratteristiche sorgente luminosa
Tipo	Fl(2)
Colore	W
Periodo	6 sec
Fasi	1-1-1-3
Settori
Altezza luce sul livello del mare	24 m
Lampada	Principale: MaxiHalo-60 Riserva:
Portata nominale	Principale: 5 Mn Riserva:

Dati strutturali
Anno di attivazione	1910
Altezza	8 m
Tipo	Torretta cilindrica merlata in pietra naturale

Note

Portoferraio meda secche di Capo Bianco - Traghetto Elba — Portoferraio meda secche di Capo Bianco – Traghetto Elba

SECCHE DI CAPO BIANCO

n° 2066 E.F

Meda Elastica nero-gialla – Fondale m.

Il Faro

Riferimenti geografici
Provincia	LIVORNO
Comune	PORTO FERRAIO
Coordinate	Latitudine: 42° 49,5` N – Longitudine: 10° 19,1` E

Dati Tecnici
Tipo di segnalamento	Meda Elastica
Funzione del segnalamento	Cardinale Nord (N)
Alimentazione	Fotovoltaica
Lanterna	Tipo: Dv: Hv:
Ottica	Tipo:	Distanza focale:
Fanale	Tipo: SELF CONTAINED TIDELAND SOLANOVA 65	Distanza focale: 32,5

Caratteristiche sorgente luminosa
Tipo	Q
Colore	W
Periodo	1 sec
Fasi	0.5 – 0.5
Settori
Altezza luce sul livello del mare	5 m
Lampada	Principale: Riserva:
Portata nominale	Principale: 3 Mn Riserva:

Dati strutturali
Anno di attivazione	1998
Altezza
Tipo	MEDA ELASTICA Cardinale N

Note

ISOLA D’ELBA, Faro su Forte Stella

Portoferraio Fanale a Luce Fissa su Forte Stella - Traghetto Elba — Portoferraio Fanale a Luce Fissa su Forte Stella – Traghetto Elba

n° 2072.2 E.F

Il Faro

Riferimenti geografici
Provincia	LI
Comune	PORTOFERRAIO
Coordinate	Latitudine: 42° 48,9` N – Longitudine: 10° 20,1` E

Dati Tecnici
Tipo di segnalamento	Fanale a Luce Fissa
Funzione del segnalamento	Addizionale
Alimentazione	Rete Elettrica
Lanterna	Tipo: FP 300 Dv: 3 Hv:
Ottica	Tipo: TD	Distanza focale:
Fanale	Tipo:	Distanza focale: 150

Caratteristiche sorgente luminosa
Tipo	F
Colore	R
Periodo
Fasi
Settori	VIS 100-131(31) SULLE SECCHE FUORI CAPO BIANCO
Altezza luce sul livello del mare	60 m
Lampada	Principale: LABI 100 w Riserva:
Portata nominale	Principale: Riserva:

Dati strutturali
Anno di attivazione
Altezza
Tipo

Note

ISOLA D’ELBA, MURO DEL TORRIONE,

Portoferraio Fanale a Luce Ritmica Torre della Linguella - Traghetto Elba — Portoferraio Fanale a Luce Ritmica Torre della Linguella – Traghetto Elba

SPIGOLO W n° 2080 E.F (Torre della Linguella)

Riferimenti geografici
Provincia	LI
Comune	PORTOFERRAIO
Coordinate	Latitudine: 42° 48,7` N – Longitudine: 10° 19,8` E

Dati Tecnici
Tipo di segnalamento	Fanale a Luce Ritmica
Funzione del segnalamento	Laterale Dritta
Alimentazione	Rete Elettrica
Lanterna	Tipo: FE 140 Dv: 1,4 Hv:
Ottica	Tipo:	Distanza focale:
Fanale	Tipo:	Distanza focale:

Caratteristiche sorgente luminosa
Tipo	Fl
Colore	G
Periodo
Fasi
Settori
Altezza luce sul livello del mare	13 m
Lampada	Principale: 60 w 220 v Riserva:
Portata nominale	Principale: Riserva:

Dati strutturali
Anno di attivazione
Altezza	7 m
Tipo	PALO METALLICO VERDE SULLA TESTATA DEL MOLO

Note

Molo Gallo

Portoferraio Fanale a Luce Ritmica su Molo Gallo - Traghetto Elba — Portoferraio Fanale a Luce Ritmica su Molo Gallo – Traghetto Elba

ISOLA D’ELBA, MOLETTO DELLA SANITA’, ESTR.

n° 2076 E.F

Il Faro

Riferimenti geografici
Provincia	LI
Comune	PORTOFERRAIO
Coordinate	Latitudine: 42° 48,8` N – Longitudine: 10° 19,7` E

Dati Tecnici
Tipo di segnalamento	Fanale a Luce Ritmica
Funzione del segnalamento	Laterale Sinistra
Alimentazione	Rete Elettrica
Lanterna	Tipo: // Dv: 1,4 Hv:
Ottica	Tipo:	Distanza focale:
Fanale	Tipo: FE 140	Distanza focale: 70 mm

Caratteristiche sorgente luminosa
Tipo	F
Colore	R
Periodo
Fasi
Settori	VIS IN ENTRATA AD W DEL RLV 320
Altezza luce sul livello del mare	7 m
Lampada	Principale: Maxi Halo-60 Riserva:
Portata nominale	Principale: 3 Mn Riserva:

Dati strutturali
Anno di attivazione	1902
Altezza	7 m
Tipo	MENSOLE SULLA TESTATA DEL MOLO

Note
