Porto di Marina di Campo portolano Isla de Elba

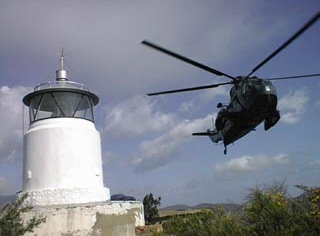

FARO – MONTE PORO, Sommità
n° 2054 E.F
Il Faro
| Riferimenti geografici | ||
|---|---|---|
| Provincia | LI | |
| Comune | Marina di Campo | |
| Coordinate | Latitudine: 42° 43,7` N – Longitudine: 10° 14,2` E | |
| Dati Tecnici | |||
|---|---|---|---|
| Tipo di segnalamento | Faro a Ottica Fissa | ||
| Funzione del segnalamento | Riferimento Marittimo | ||
| Alimentazione | Rete Elettrica | ||
| Lanterna | Tipo: L1 Dv: standard Hv: standard | ||
| Ottica | Tipo: OF 375 | Distanza focale: 187,5 mm | |
| Fanale | Tipo: | Distanza focale: // | |
| Caratteristiche sorgente luminosa | ||
|---|---|---|
| Tipo | Fl | |
| Colore | W | |
| Periodo | 5 sec | |
| Fasi | 1 – 4 | |
| Settori | ||
| Altezza luce sul livello del mare | 160 m | |
| Lampada | Principale: MaxiHalo-60 EFF Riserva: LABI 100 W | |
| Portata nominale | Principale: 16 Mn Riserva: 12 Mn | |
| Dati strutturali | ||
|---|---|---|
| Anno di attivazione | 1968 | |
| Altezza | 2 m | |
| Tipo | Torre cilindrica su casamatta bianca | |
| Note | ||
|---|---|---|
NEI PRESSI DELLA TORRE
n° 2056 E.F
Il Faro
| Riferimenti geografici | ||
|---|---|---|
| Provincia | LI | |
| Comune | MARINA DI CAMPO | |
| Coordinate | Latitudine: 42° 44,4` N – Longitudine: 10° 14,3` E | |
| Dati Tecnici | |||
|---|---|---|---|
| Tipo di segnalamento | Fanale a Luce Ritmica | ||
| Funzione del segnalamento | Riferimento Marittimo | ||
| Alimentazione | Fotovoltaica | ||
| Lanterna | Tipo: // Dv: 3 Hv: | ||
| Ottica | Tipo: TD | Distanza focale: | |
| Fanale | Tipo: FP 300 | Distanza focale: 150 mm | |
| Caratteristiche sorgente luminosa | ||
|---|---|---|
| Tipo | Fl | |
| Colore | W | |
| Periodo | 3 sec | |
| Fasi | 0.5-2.5 | |
| Settori | ||
| Altezza luce sul livello del mare | 34 m | |
| Lampada | Principale: MaxiHalo-60 EFF Riserva: | |
| Portata nominale | Principale: 10 Mn Riserva: | |
| Dati strutturali | ||
|---|---|---|
| Anno di attivazione | 1900 | |
| Altezza | 5 m | |
| Tipo | Sostegno metallico dipinto di bianco sopra edificio giallo | |
| Note | ||
|---|---|---|
ISOLA D’ELBA, MOLO ESTERNO, ESTR.
n° 2058 E.F
Il Faro
| Riferimenti geografici | ||
|---|---|---|
| Provincia | LI | |
| Comune | MARINA DI CAMPO | |
| Coordinate | Latitudine: 42° 44,6` N – Longitudine: 10° 14,4` E | |
| Dati Tecnici | |||
|---|---|---|---|
| Tipo di segnalamento | Fanale a Luce Ritmica | ||
| Funzione del segnalamento | Laterale Sinistra | ||
| Alimentazione | Fotovoltaica | ||
| Lanterna | Tipo: FEL LBEA 85 Dv: 8,5 Hv: | ||
| Ottica | Tipo: | Distanza focale: | |
| Fanale | Tipo: | Distanza focale: 42,5 | |
| Caratteristiche sorgente luminosa | ||
|---|---|---|
| Tipo | Fl | |
| Colore | R | |
| Periodo | 5 sec | |
| Fasi | 1-4 | |
| Settori | ||
| Altezza luce sul livello del mare | 8 m | |
| Lampada | Principale: LABI 10 w 10,3 v Riserva: | |
| Portata nominale | Principale: Riserva: | |
| Dati strutturali | ||
|---|---|---|
| Anno di attivazione | ||
| Altezza | 6 m | |
| Tipo | PALO METALLICO ROSSO CON CESTELLO | |
| Note | ||
|---|---|---|
ISOLA D’ELBA, MOLO INTERNO, ESTR.
n° 2059 E.F
Il Faro
| Riferimenti geografici | ||
|---|---|---|
| Provincia | LI | |
| Comune | MARINA DI CAMPO | |
| Coordinate | Latitudine: 42° 44,6` N – Longitudine: 10° 14,3` E | |
| Dati Tecnici | |||
|---|---|---|---|
| Tipo di segnalamento | Fanale a Luce Fissa | ||
| Funzione del segnalamento | Laterale Sinistra | ||
| Alimentazione | Rete Elettrica | ||
| Lanterna | Tipo: FEL 140 Dv: 1,4 Hv: | ||
| Ottica | Tipo: TD | Distanza focale: | |
| Fanale | Tipo: | Distanza focale: 70 | |
| Caratteristiche sorgente luminosa | ||
|---|---|---|
| Tipo | F | |
| Colore | R | |
| Periodo | ||
| Fasi | ||
| Settori | VIS 180-293(113°) | |
| Altezza luce sul livello del mare | 7 m | |
| Lampada | Principale: 60 w 220 v Riserva: | |
| Portata nominale | Principale: Riserva: | |
| Dati strutturali | ||
|---|---|---|
| Anno di attivazione | ||
| Altezza | 5 m | |
| Tipo | PALO METALLICO ROSSO CON CESTELLO | |
| Note | ||
|---|---|---|
